12V-24V直流无极调速开关 （专利产品）商标(荟沣)品牌 认准镭射激光防伪:

12V-24V直流无极调速开关升级换代：

继2010改版HW-A-1020A(第二代)12-24V直流无极调速开关，至新版2013改版HW-A-1020B(第三代)12-24V直流无极调速开关，至2015超级改版HW-A-1020B第四代)12-24V直流无极调速开关，至2018全新改版HW-A-1020C(第五代)12-24V直流无极调速开关，深受新老客户好评广泛认同，在客户建议下哈尔滨汇丰电子科技有限公司技术人员经过精心设计升级换代，不断根据可户要求进行电路升级进而更进一步提高质量，现版是2018全新改版HW-A-1020C(第五代)。

感谢各位淘友一直以来支持、从2019年7月1日汇丰电子科技生产的HW-A-1020C型直流调速器价格调整为38元并诚招经销商、希望各位商家踊跃加入、我们给于优越的价格和品质保证。

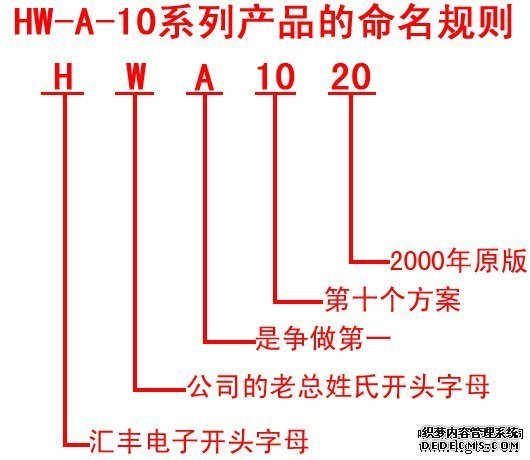

HW-A-10系列产品命名规则：

(H)是汇丰电子开头字母，(W)是公司老总姓氏开头字母，(A)是争做第一，(10)是第十基础方案继后续推出的系列型号（HW-A-1011、HW-A-1020、HW-A-1040、HW-A-1050、HW-A-1060、HW-A-1070、HW-A-1080）

12V24V直流调速器 哈尔滨市汇丰电子科技有限公司推出一款研发自主知识产权直流电机调速器自问世以来得到消费者广泛认同。

12V-24V直流无极调速开关技术特点：

哈尔滨汇丰电子科技有限公司技术人员经过精心设计升级换代，不断根据可户要求进行电路升级，现板是第五代不但输出波形完美，而且温升缓慢输出功率大，大家都知道调速器输出波形的好坏，决定对电机绕组励磁线圈的冲击。波形输出质量差，使转子切割磁力线造成一定程度的效率的降低，这样长时间工作会导致电机温升急剧上升。长时间使用会使电机绕组烧毁，所以调速器的输出波形决定了调速器的质量好坏，不明白的消费者有条件的可通过示波器观察PWM输出的波形是否有毛刺尖波就知道这款调速器是否是优质产品。

直流无极调速开关原理：

http://www.tudou.com/programs/view/Hd_S8wEIvTc/

脉宽调制的全称为：Pulse WidthModulator、简称PWM、由于它的特殊性能、常被用

于直流负载回路中、灯具调光或直流电动机调速、HW-1020型调速器、就是利用脉宽

调制(PWM)原理制作的马达调速器、PWM调速器已经在:工业直流电机调速、工业传送

带调速、灯光照明调解、计算机电源散热、直流电扇等、得到广泛应用。

HW-A-1020型(DC12v24v电压通用型)调速器、工作原理:是通过改变输出方波的占空

比使负载上的平均电流功率从0-100％变化、从而改变负载、灯光亮度/电机速度。

利用脉宽调制(PWM)方式、实现调光/调速、它的优点是电源的能量功率、能得到充分

利用、电路的效率高。例如：当输出为50％的方波时，脉宽调制(PWM)电路输出能量

功率也为50％，即几乎所有的能量都转换给负载。

而采用常见的电阻降压调速时，要使负载获得电源最大50％的功率，电源必须提供

71％以上的输出功率，这其中21％消耗在电阻的压降及热耗上。大布部分能量在电

阻上被消耗掉了、剩下才是输出的能量、转换效率非常低。

此外HW-A-1020C型调速因其采用开关方式热耗几乎不存在、HW-A-1020C型调速在低速时

扭矩非常大、因为调速器带有自动跟踪PWM、另外采用脉宽调制(PWM)方式、可以使

负载在工作时得到几乎满电源电压、这样有利于克服电机内在的线圈电阻而使电机

产生更大的力矩功率。

哈尔滨市汇丰电子科技有限公司为保护商家利益：

注意*自2009年11月13日起，汇丰电子公司申请的HW-A-1020外观专利、最新“荟沣”商标、已经受到法律保护，针对目前全国市场上打着“HW-A-1020”“盗版产品的商贩，我们将追究其法律责任，在这里希望这些销售者不要贪图一时的利益，而影响到自己的前途，如果已经停止销售，我们将不再追究其法律责任，如果一意孤行的话，我们将在销售者当地的法院对其进行起诉。同时我们也希望广大客户不要贪图一时的小便宜购买盗版产品，我们只针对汇丰总部和代理处销售的产品提供全方位的售后服务和技术支持（每个客户的联系方式我们都有记录），同时加大媒体宣传力度联合国家知识产权相关职能执法部门。

会在近期对这些盗版产品进行清理，如果购买了盗版产品，会带来不必要的麻烦，所以请认准正版的HW-A-1020C12V-24V直流无极调速开全国统一销售价格38元。

12V-24V直流无极调速开关电子元件选用：

HW-A-1020C型通用电压型、6V-36V直流调速器的器件是采用进口电子公司生产的半导体,IGBT晶体管,经过严格的挑选器件和组装调试公司有严格的质量检测体系,保证每一个产品合格出厂。

12V-24V直流无极调速开关应用范围：

HW-A-1020C型电子调速开关是一种低损耗,外型精巧,公率大,控制范围宽灵敏度高等优点.无及变速的电子调速开关.调速开关安装方便,三线并联。

12V-24V直流无极调速开关应用负载，电机，风机：

可广泛用于电磁调速电动机的速度控制、气车风机、电器设备管道排风机、电子扇调速、直流电机调速、设备冷却风机、电子扇、有刷电机等、、、、、、

12V-24V直流无极调速器尺寸材质：

外型特点:长方型白色采用ABS加阻燃剂

外型尺寸:长78毫米、宽35毫米、高56毫米、安装孔距长为65毫米

12V-24V无极直流调速器技术指标:

(1)工作电压:DC6-36V

(2)控制功率:12V时（200W）、24V时（350W）36V时（500W）

(3)静态电流0.02A

(4)启使电压:DC0V/0.7V

(5)额定电流:15A

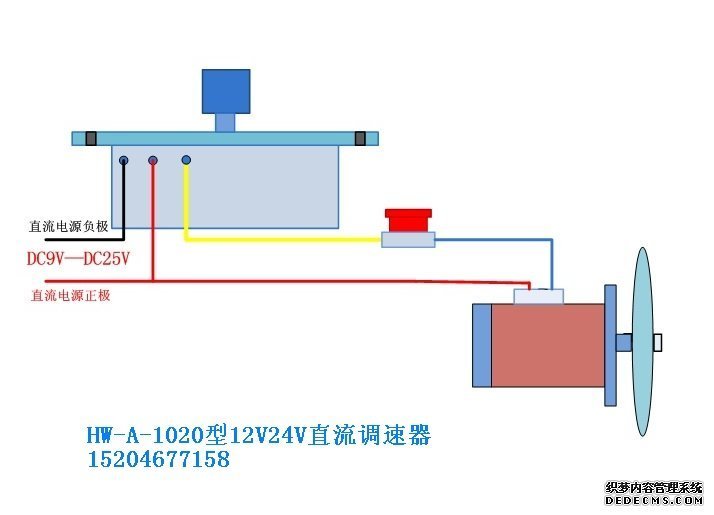

12V-24V直流无极调速开关接线方法：调速开关有三个接线端,具体接线方法如下,

(1)黑线：接直流电源负极,

(2)红线：接直流电源正及,

(3)蓝线：与电机负极相接,

(4)电机正极：接电源正极,

12V-24V直流无极调速开关使用说明：

检查接线正确后方可通电

接线正确后,通电顺时针调节旋扭,这时可听见或感到调速开关内部有清脆的声音,这时证明内部开关已打开,随着旋扭的角度不断的加大控制电机转速不断的加速,

当把旋扭旋到底时电机的速度也达到最高速。

12V-24V直流无极调速开关注意:正负极切勿接反，接线方式属并联。

12V-24V直流无极调速器正反转接法：
